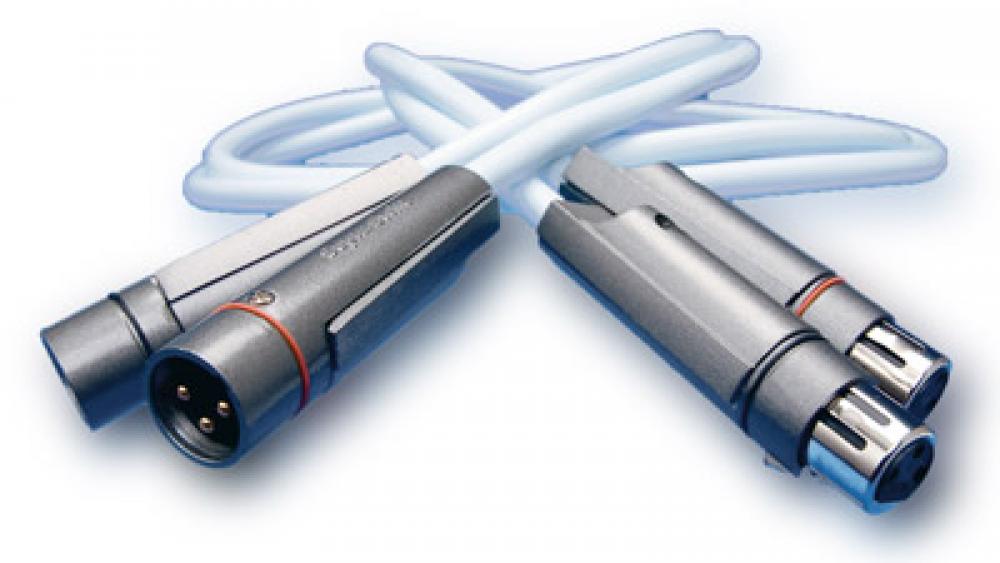

Supra EFF-IXLR -kaapelipari, 1m

Supra EFF-I - moninkertainen HIGH-END testivoittaja

Pienimpienkin yksityiskohtien virheetön siirto juuri oikealla hetkellä on kaiken kaapelisuunnittelun tavoite. Perinteisesti suunniteltu kaapeli ei kuitenkaan voi saavuttaa riittävää signaalilaatua.
- Hyvä signaalikaapeli on seurausta siitä, että suurin osa vaihtovirtapiirin heikentävistä ominaisuuksista on käsitelty. On olemassa useita tapoja tehdä tämä, joista osaamisalueemme, passiivinen ja tehokas kaapelisuunnittelu on monimutkaisin. Meidän on asetettava säikeet fyysisesti tavalla, mikä edesauttaa loputtomien siniaaltojen, tasojen ja taajuuksien siirtoa vääristymättä. Lisäksi tarvitaan huolellisesti valitut materiaalit johtimiksi, suojavaipaksi ja eristeeksi.

Skin Effect - Virranahtoilmiö, joka pakkaa varauksenkuljettajat johtimen pintaan

Skin Effectillä on dynaaminen ja selvästi kuuluva vaikutus. Jos siirrettäisiin vain yksi taajuus, tämä ei olisi ongelma. Mutta fysikaalisista laeista johtuen mitä korkeampi taajuus on, sitä kauempana johtimen keskustasta signaali kulkee. Tämä siis pienentää johtimen tehollista pinta-alaa, mikä taas kasvattaa impedanssia, eli vastustaa signaalin siirtoa. Lopputuloksena transienttisignaalit ja korkeimmat alueet verhoutuvat ja menettävät dynamiikkansa.

Skin Effectin minimoimiseksi suunnittelimme tämän kaapelin EFF (Equalized Frequency Flow) -konseptin mukaisesti. Tämä tarkoittaa, että poistimme johtimen keskipisteen punomalla johdinsäikeitä muoviputken ympäri, jolloin muodostui putken muotoinen johdin. Tämän seinämäpaksuus on 0,20 mm, mikä on Skin-Effectin vuoksi reilusti kuuluvuusalueen rajoissa. Lisäksi olemme hopeoineet säikeet kahdesta syystä:
Minimoidaksemme impedanssin todella korkeilla taajuuksilla, jolloin elektronit pyrkivät lähelle johtimen pintaa, ja
Minimoidaksemme vaiheensiirtodiodiefektin korkeilla taajuuksilla, jolloin elektronit pyrkivät hyppäämään säikeestä toiseen.

Tämä pakottaa samaan impedanssiin kaikille taajuuksille, joten vaikutus on minimaalinen ja yhtäläinen kaikille taajuustasoille ja vaiheille, mikä johtaa musiikin muuttumattomaan siirtoon hifi-laitteiden välillä. Musiikin kaikkien osien erottelu ja äänitystilanteen akustiikka toistuvan alkuperäisellä tavalla!

EFF-I on yksi Supran palkituimmista tuotteista useista erittäin hyvistä syistä

Sovellusesimerkkejä ovat analogisten laitteiden yhteenliittäminen joko RCA- tai balansoiduilla XLR-liittimillä,
esim. CD:n, esivahvistimen ja päätevahvistimen välillä. Sopivia liittimiä ovat Supra PPSL, PPX ja balansoitu Supra Swift XLR.

Liittimet

Supra EFF-IXLR on varustettu Supra XLR:n patentoiduilla täysin suojatuilla liittimillä, jotka ovat suunniteltu kestämään pitkään ammattikäytössä. Liittimessä on runkoon integroitu, kestävä vedonpoisto niin liitokselle kuin itse kaapelillekin, sekä XLR-standardin mukainen pikalukkokiinnitys vapautusnapilla. Soveltuu käytettäväksi missä tahansa balansoidussa sovelluksessa mid-end kotiteatterista ammattistudioon. Yksinkertaisesti Supran toiseksi paras analoginen liitäntäkaapeli.

Mekaaniset ominaisuudet:

Johtimien määrä: 3 (+, - ja maa)
Johtimen poikkileikkauspinta-ala: 0.46 / 21 mm2 / AWG
Säikeiden määrä per johdin: 12
Säikeen paksuus: 0.22 mm
Johtimen materiaali: Hopeoitu, happivapaa, 5N kupari
Di-electric (eriste) : Polyeteeni
Suojaus: Erilliset, alumiiniset PET foliot
Kuori: Lämmön- ja ajankestävä PVC
Ulkohalkaisija: 7.2 mm
Paino: 68 g/m

Sähköiset ominaisuudet:

Resistanssi: 38 Ohm / km
Kapasitanssi: 75 pF / m
Nopeuskerroin: 0.66 x C (speed of light)
